Stalgast/Expobar Office Control - miernik OLED + manometr

Zrób to sam
2 2 187 1
  • W

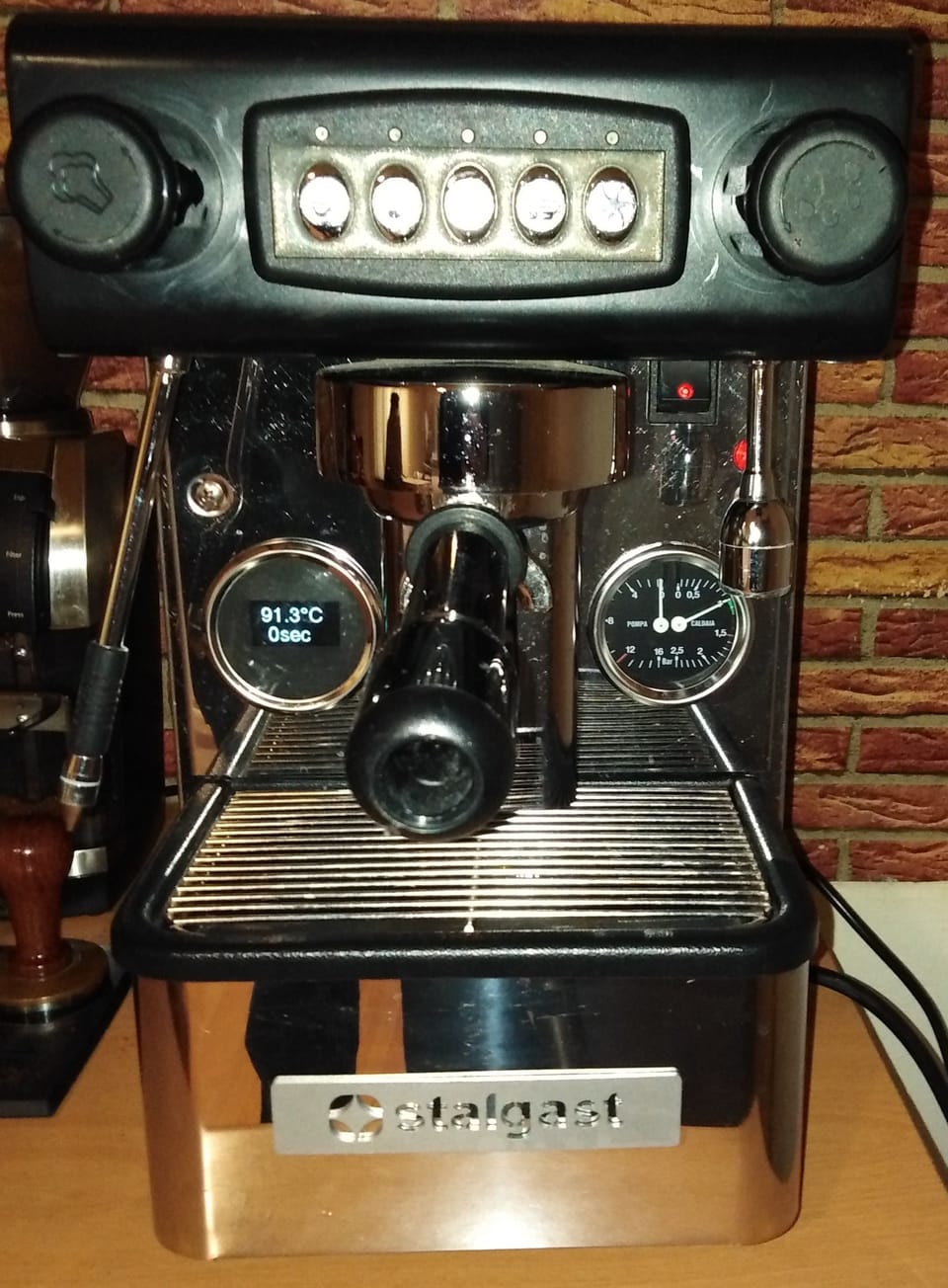

    Moja ostatnia modyfikacja ekspresu – miernik OLED temperatury grupy i czasu otwarcia zaworu trójdrożnego.
    Podobne zamontowałem już kilku znajomym.

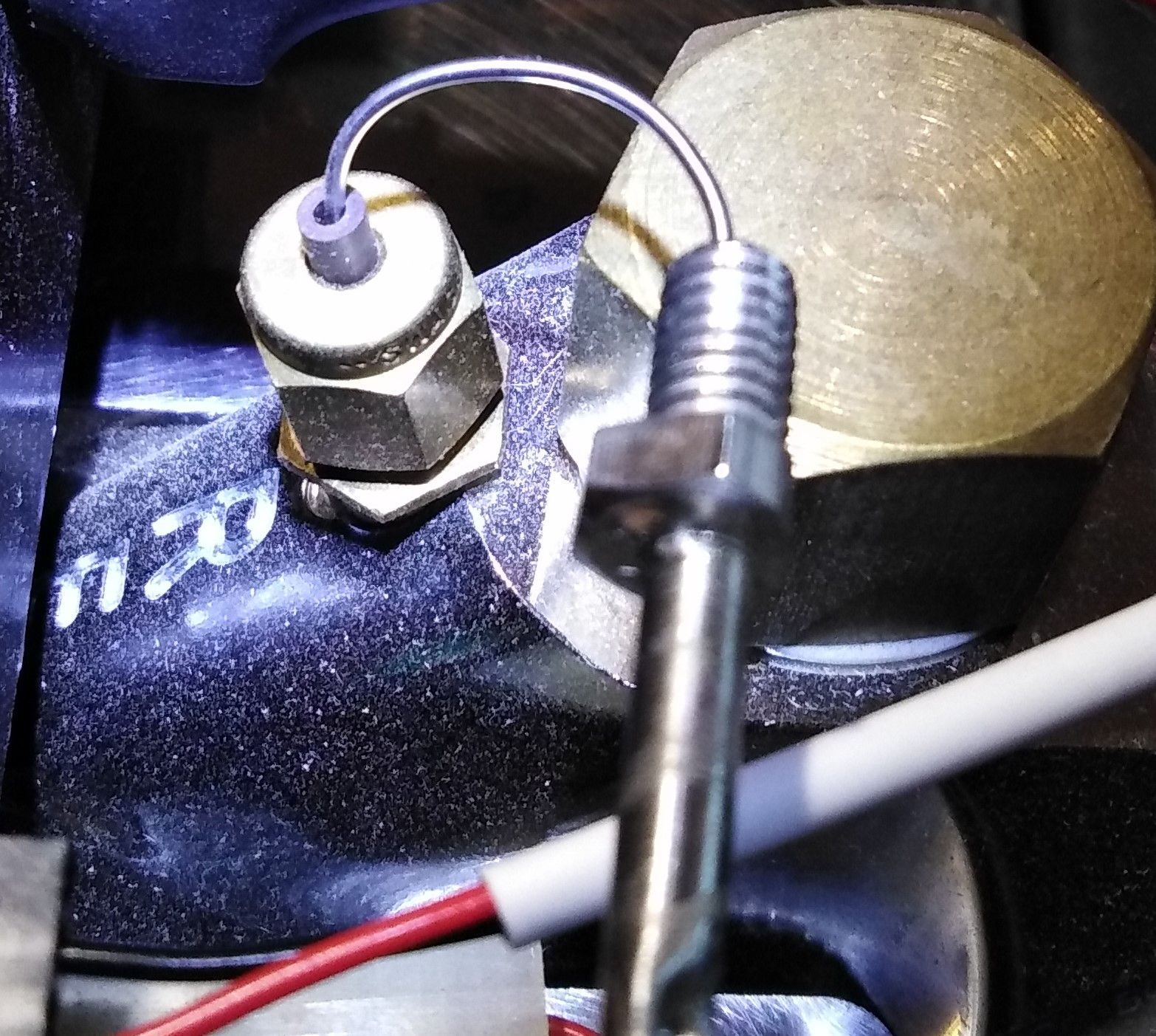

    Termopara typu K jest średnicy 1 mm i nieuziemiona, złączka zaciskowa przerobiona na gwint M6 do montażu w typowym miejscu w grupach E61.
    Precyzyjny wzmacniacz termopary to MAX31856, otwarcie zaworu trójdrożnego jest wykrywane przez transoptor HCPL3700, wyświetlacz 1.3” OLED 128x64 został zamontowany w obudowie popsutego manometru.
    Wyświetlacz jest sterowany przez Arduino Pro Mini 8Mhz bo MAX31856 wymaga zasilania 3.3V.

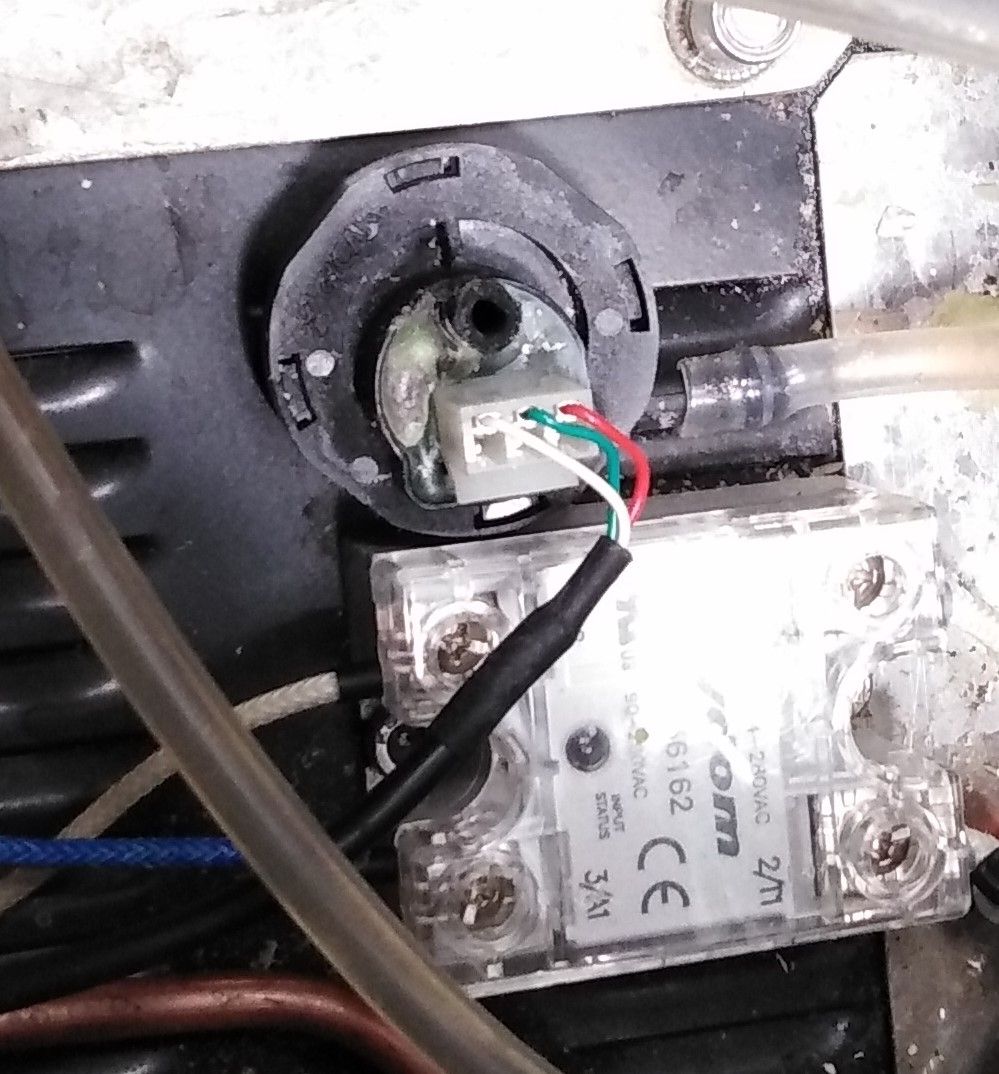

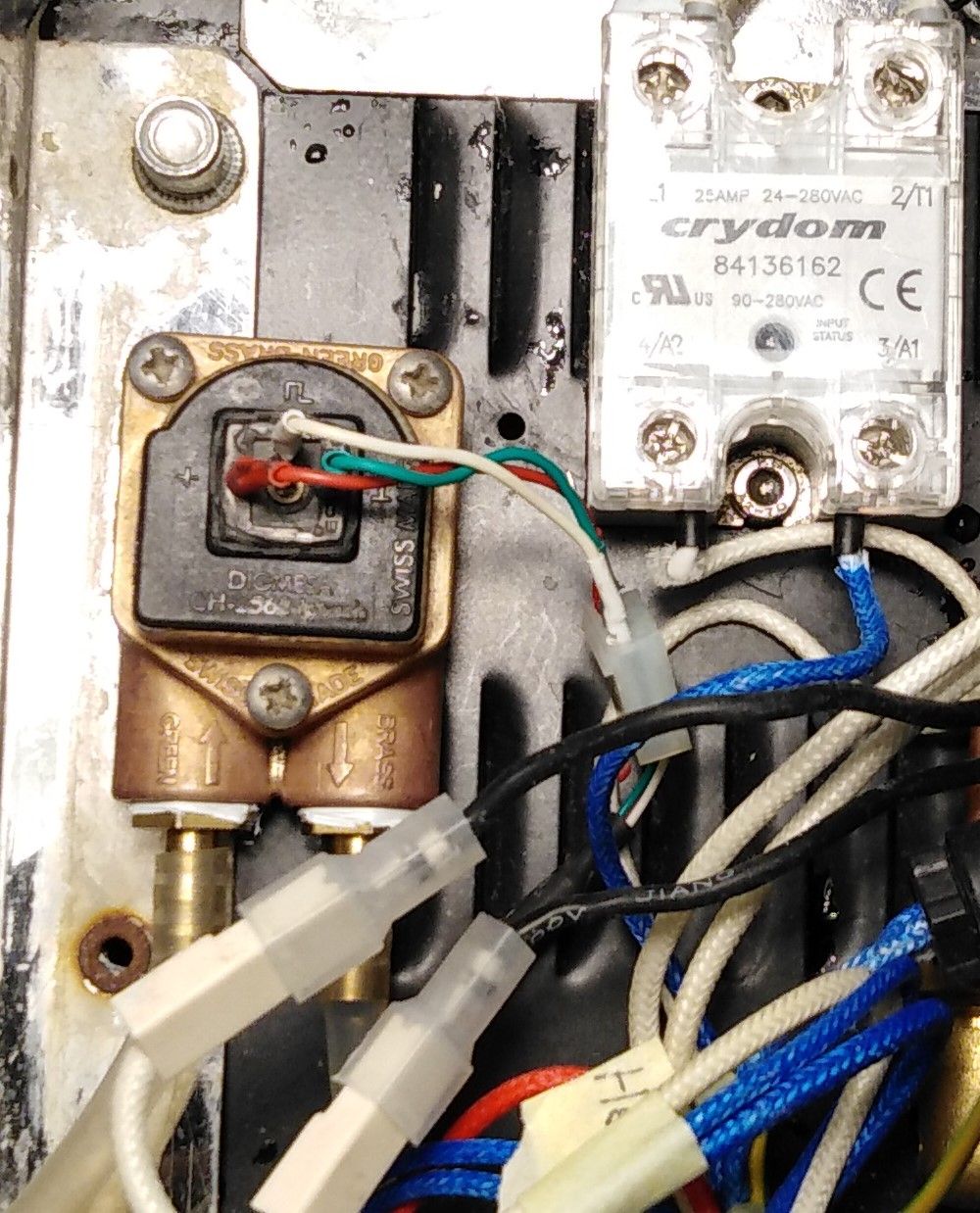

    Wymieniłem też plastikowy przepływomierz Gicar na metalowy Digmesa.
    Dodatkowo zamontowałem podwójny manometr.
    thermocouple.jpg flow meter old.jpg flow meter new.jpg

    Ekspresy: Breville BES900/
    Expobar Office Control/Iberital L'Anna
    Młynki:Mahlkonig Vario/Mahlkonig K30/Graef CM800/Commandante C40

    3
  • S

    Dobra robota. Zawsze podobały mi się te ekspresy i ich kompaktowa budowa.

    Ekspres: La Marzocco Linea Mini R, Melita Epour
    Młynek: Mazzer Omega, Mahlkonig EK43S
    Inne: Fellow Stagg EKG Pro, Acaia Lunar
    Poprzedni sprzęt: Lelit Bianca, Lelit Elizabeth, Sage Pro Grinder, Lelit William, Ceado E37S

    0
