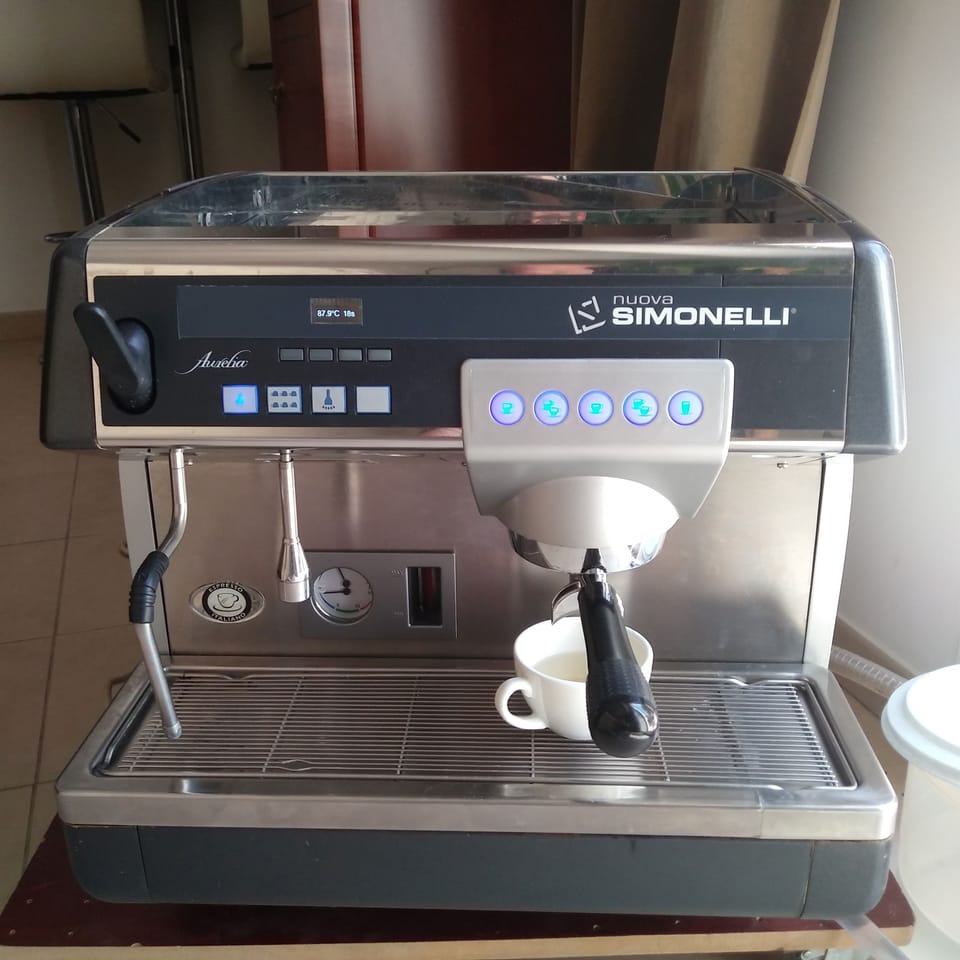

Mierniki temperatury grupy i czasu parzenia

[witold b]

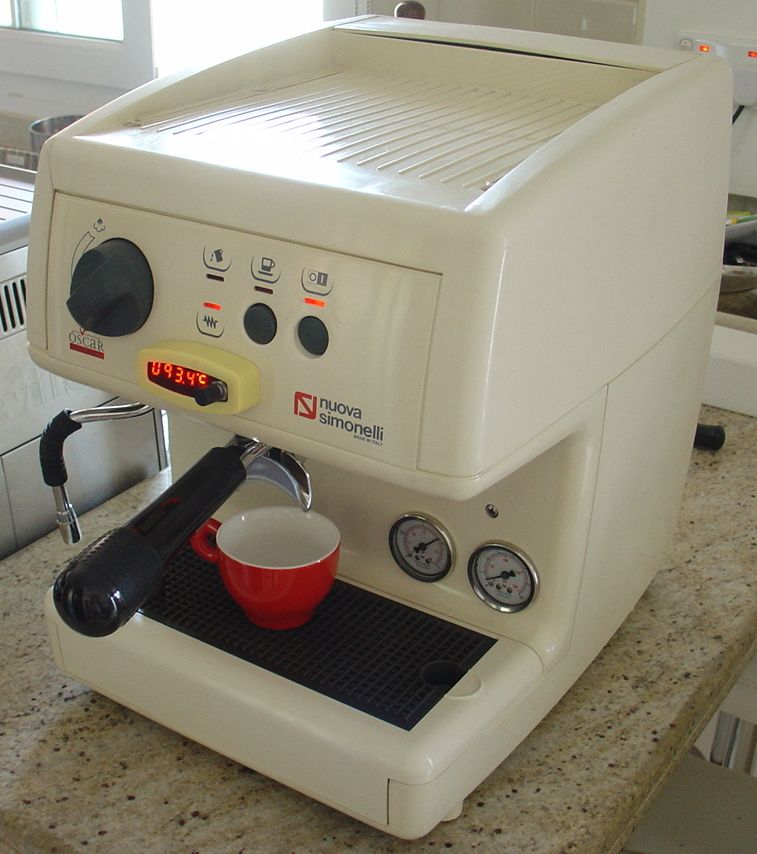

Moja pierwsza przeróbka z miernikiem temperatury i dwoma manometrami.
Potencjometr służy do nastawiania ciśnienia pary (pomiar z przetwornika ciśnienia podany na komparator LM311, wyjście zasila SSR do grzałki).

[witold b]

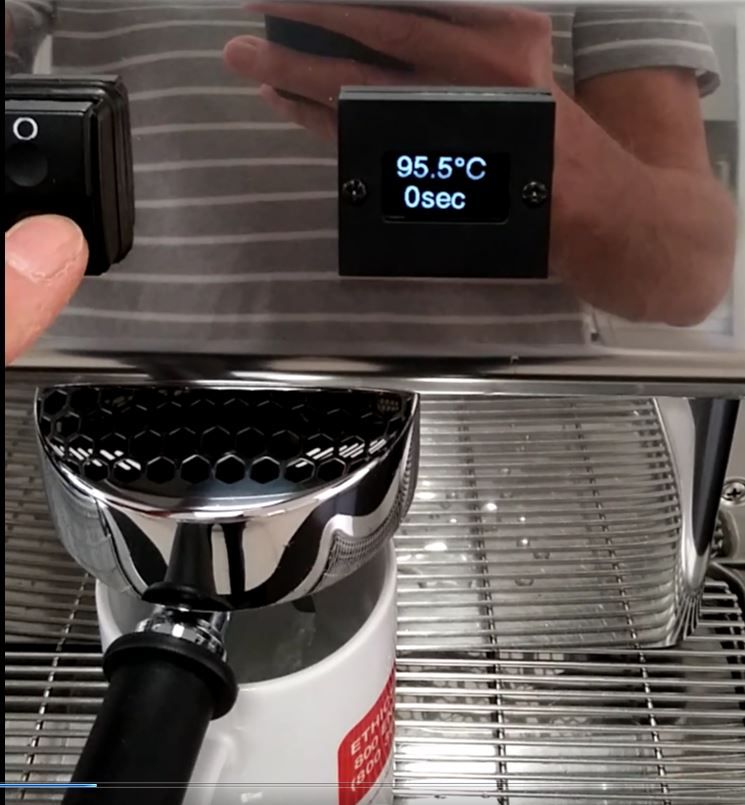

Astoria 1gr

[witold b]

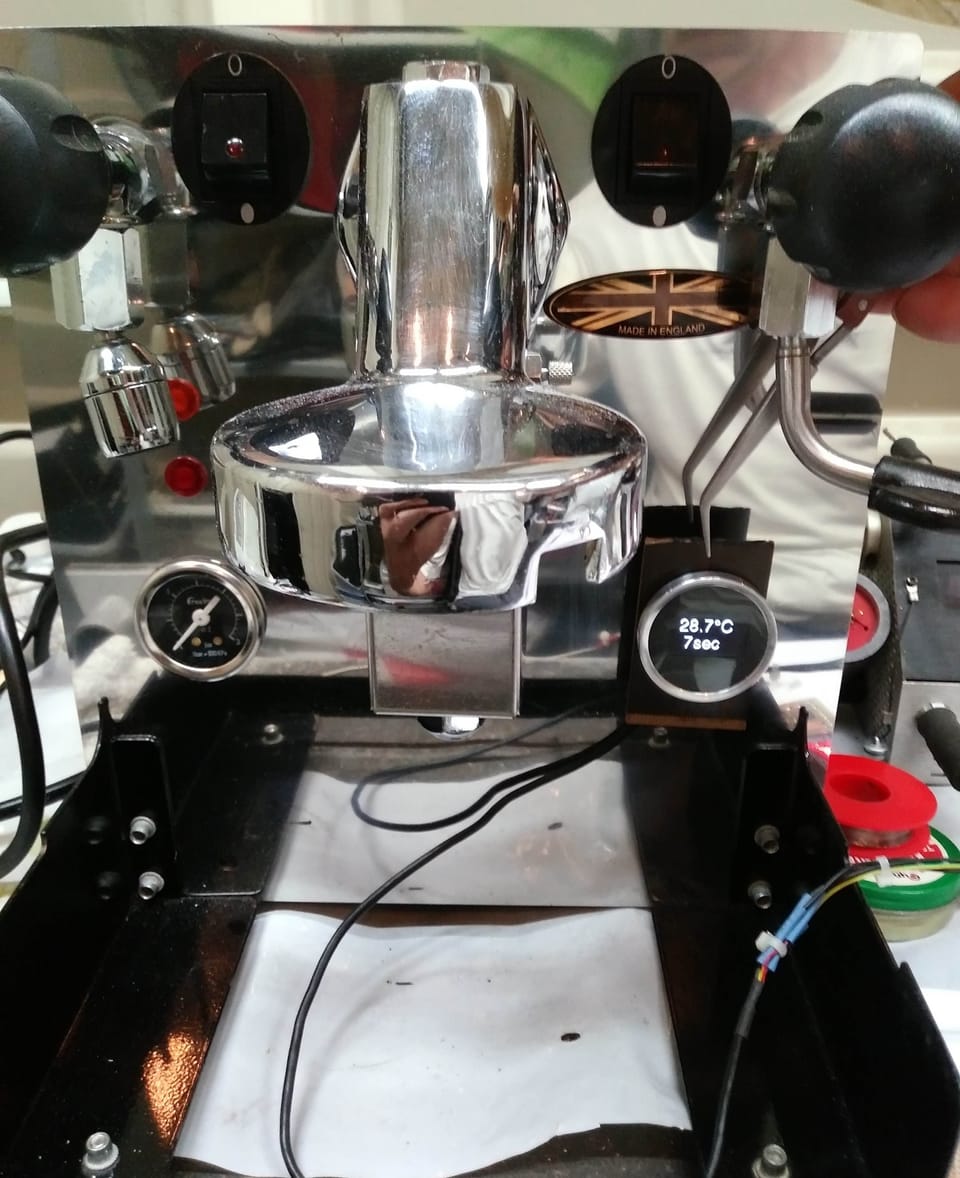

Fracino Cherub.

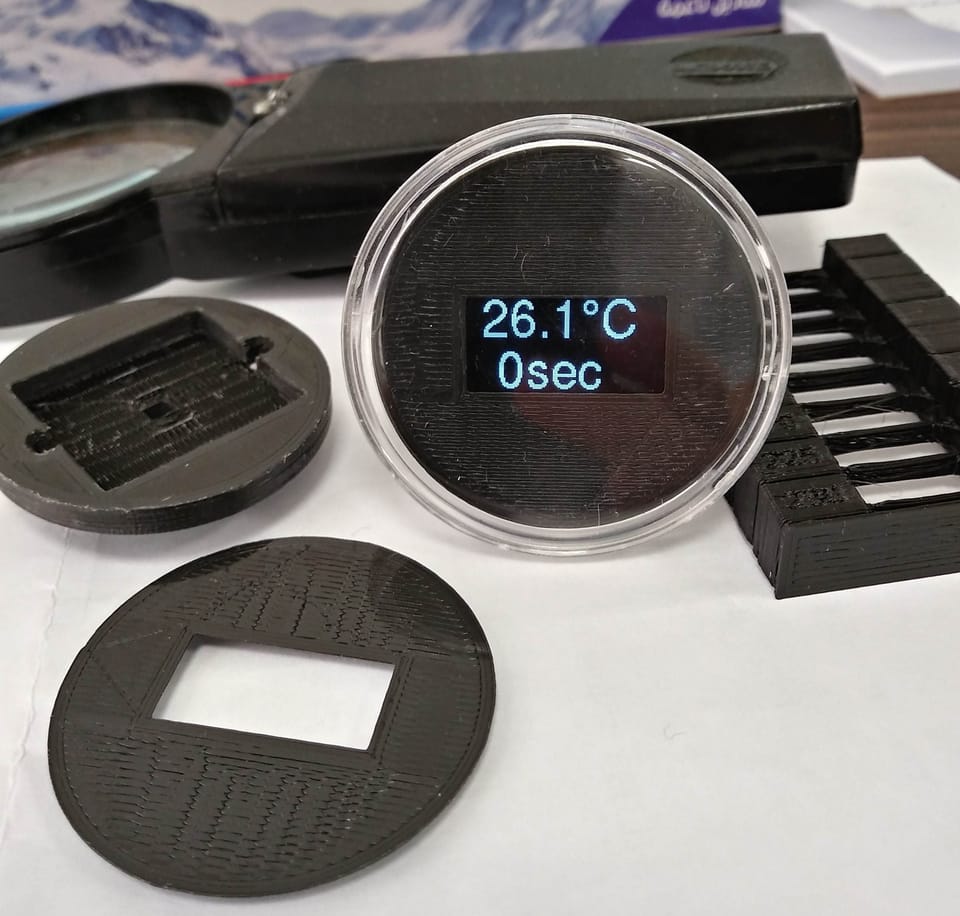

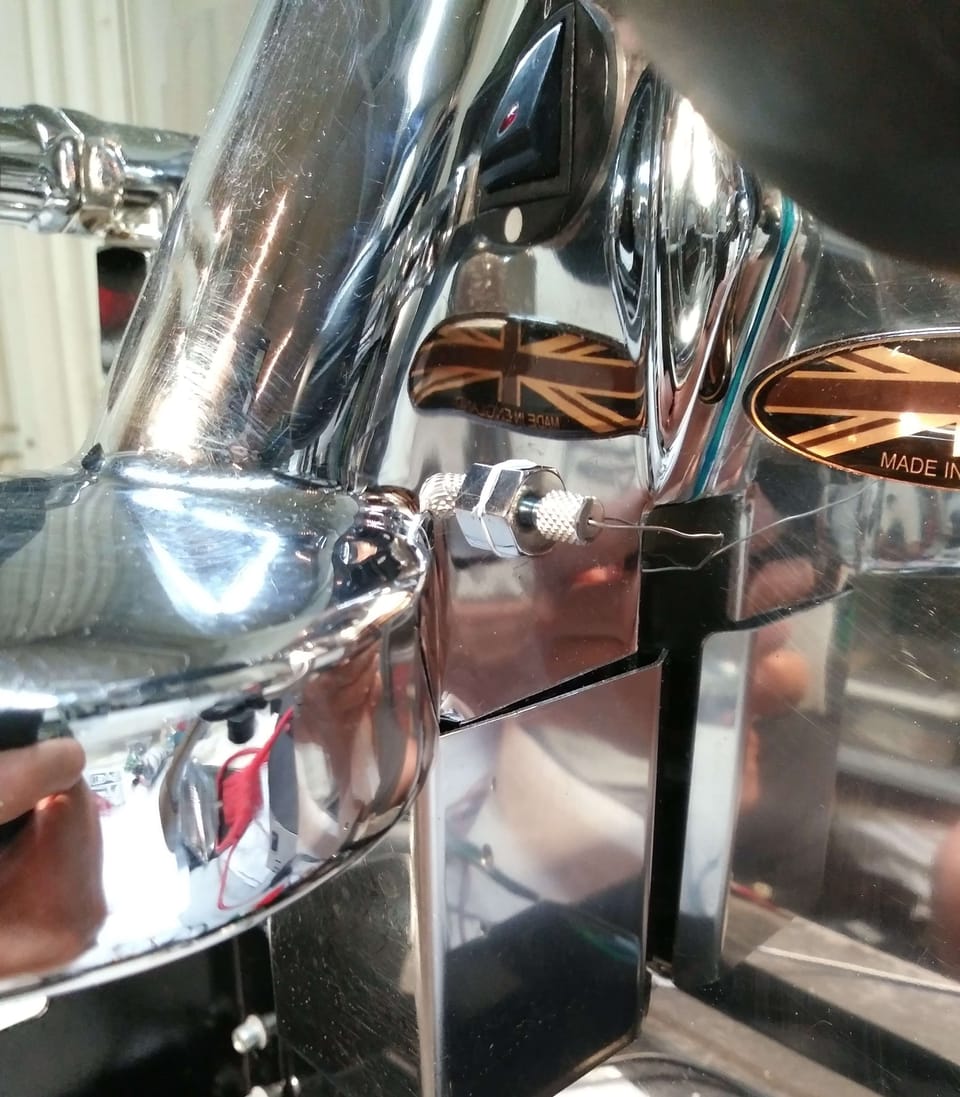

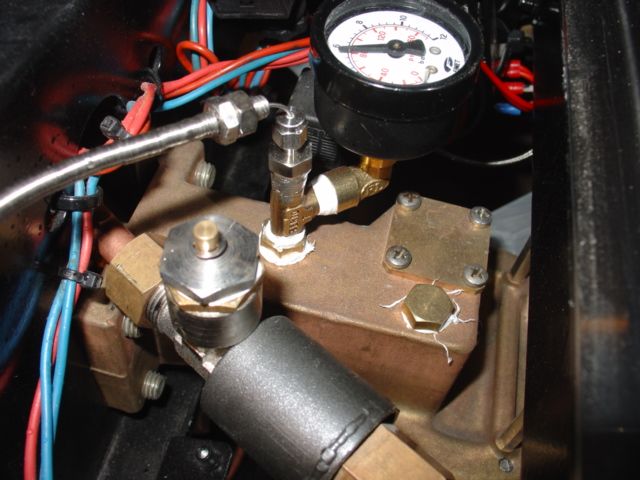

Termopara o średnicy 0.8mm i specjalna złączka.

[witold b]

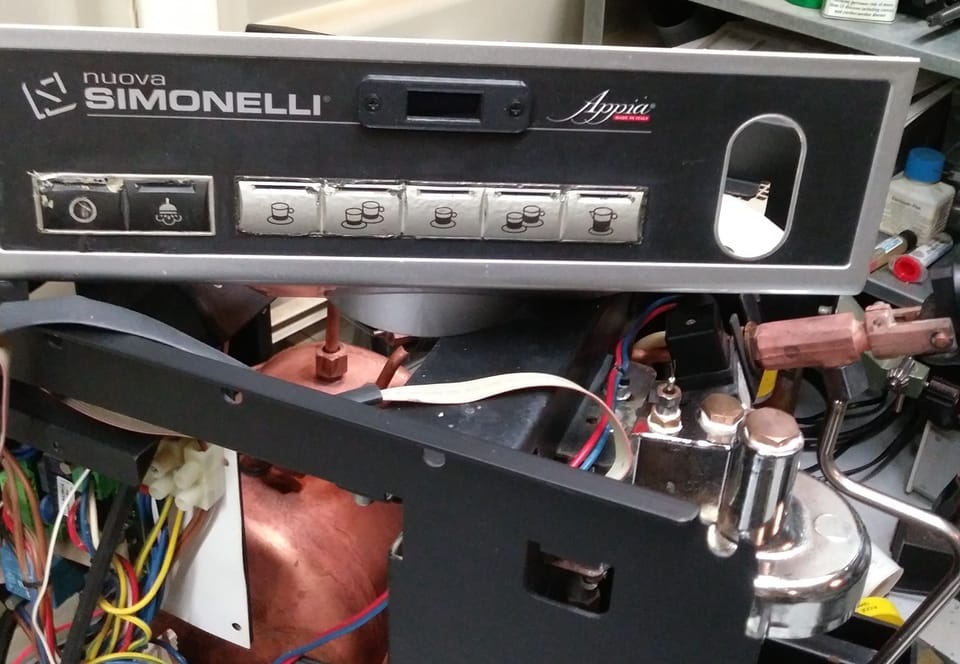

Nuova Simonelli Appia 1gr

[witold b]

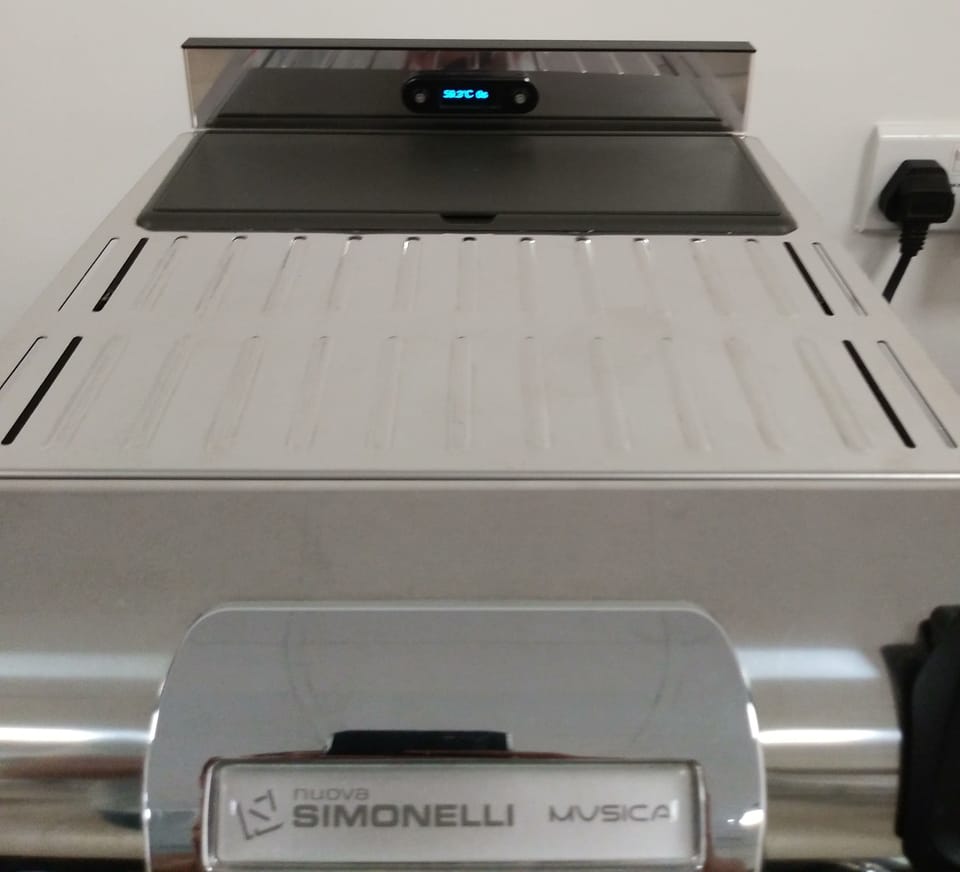

Nuova Simonelli Musica.
Miernik z tyłu za pokrywą pojemnika na wodę.

[witold b]

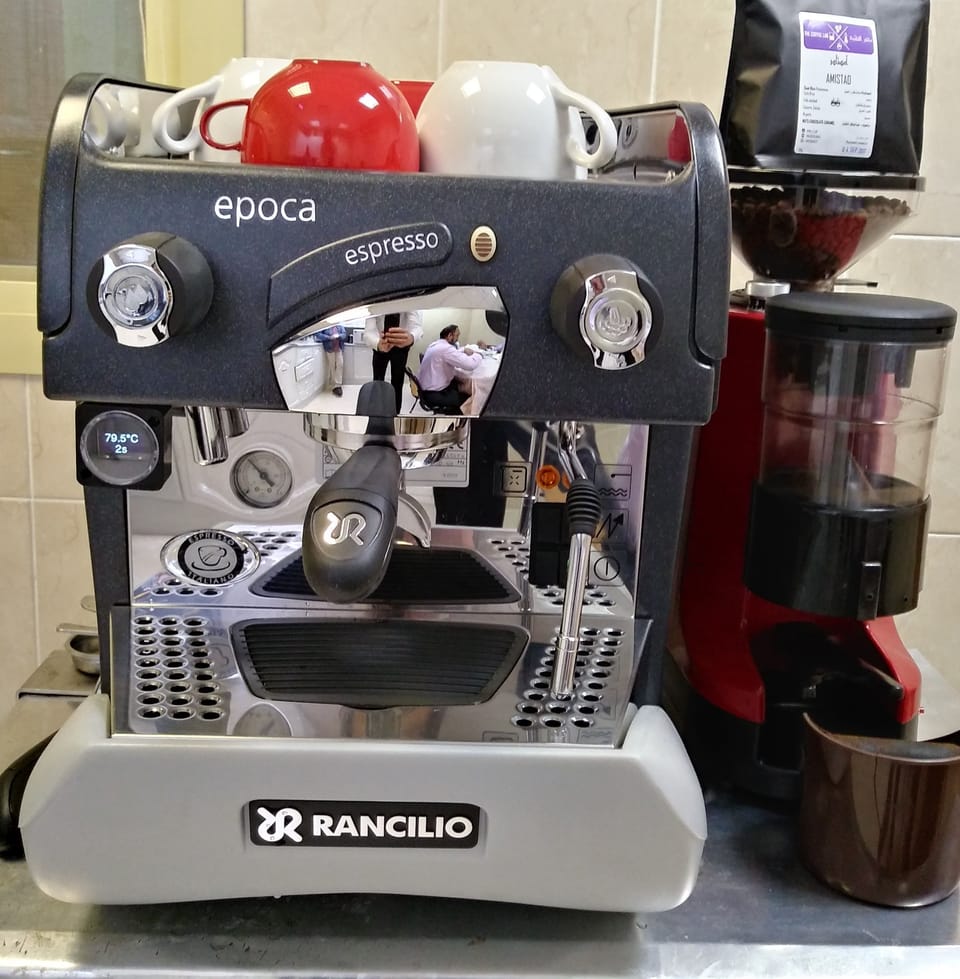

Rancilio Epoca 1gr

[skansen]

Bardzo fajne przeróbki. Jak zmniejszałeś liczbę grup? Sam ciąłeś i spawałeś bojler?

[witold b]

Nuova Simonelli Appia 3gr przerobiona na 1 gr.
Bojler został skrócony piłką do metalu do wymiarów bojlera z Appia 1gr i grzałka wymieniona na krótszą z Appii. Użyłem twardego lutu do połączenia. Widać to po lewej stronie. Pokrywę, w której montuje się grzałkę musiałem przetoczyć na tokarce, żeby ścianka bojlera dobrze pasowała.
Dodatkowo zamontowałem zawór iglicowy w obwodzie termosyfonu tak jak w Faema Legend do regulacji przepływu. Po regulacji nie było potrzeby flushing.

[witold b]

Czujnik temperatury

[witold b]

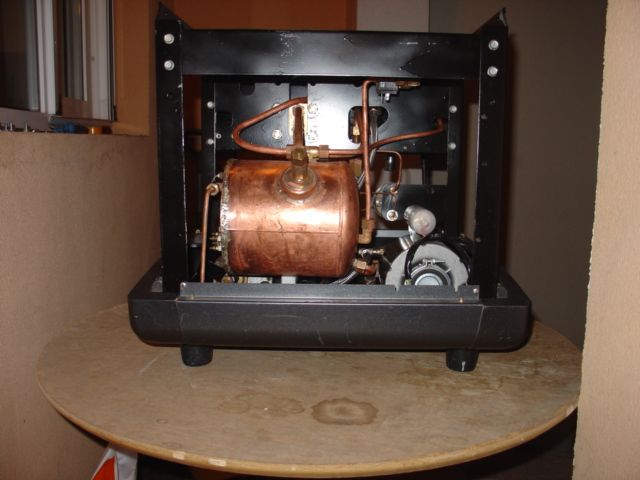

Złożona rama po skróceniu

[witold b]

Po prawej stronie widać łączenie tacki ociekowej.
Zamontowany wyświetlacz OLED.
Nowa naklejka z napisami (mam jeszcze kilka)

[witold b]

Cały zestaw zostawiłem dawnym podwładnym po zakończeniu pracy

[pawel890]

Super przeróbki z tymi PIDami, jak wyliczałeś offset PIDu, czy każdy ekspres i bojler to niezależne ustawienie?

[skansen]

Tu chyba bez offsetu-pomiar sondą wkręconą w grupe.

[witold b]

To są same pomiary temperatury i czasu bez sterowania PID.
